Gasalarmcontroller AEC2392b
Technische specificaties
| Item | Gegevens | ||
| Werkspanning | AC220V±15% (50Hz±1%) | ||
| Capaciteit | 1~4 punten | ||
| Soorten gas gedetecteerd | %LEL, 10-6, %VOL en schakelwaardesignalen | ||
| Bereik | Brandbaar gas: max.100 (%LEL) Giftig gas: max.9.999 (10-6) Zuurstof: max.100 (%VOL) | ||
| Energieverbruik | ≤10W (exclusief ondersteunende apparatuur) | ||
| Laad capaciteit | de max.uitgangsstroom van een enkel servicecircuit 24V≤300mA | ||
| Omgevingsconditie voor gebruik | Ttemperatuur: 0℃~40℃;relatieve vochtigheid≤93% RV | ||
| Alarmerende modus | akoestisch-visueel alarm | ||
| Fout in waarde-indicatie | ±5%FS | ||
| Alarmerende fout | ±15% van de alarmerende concentratie | ||

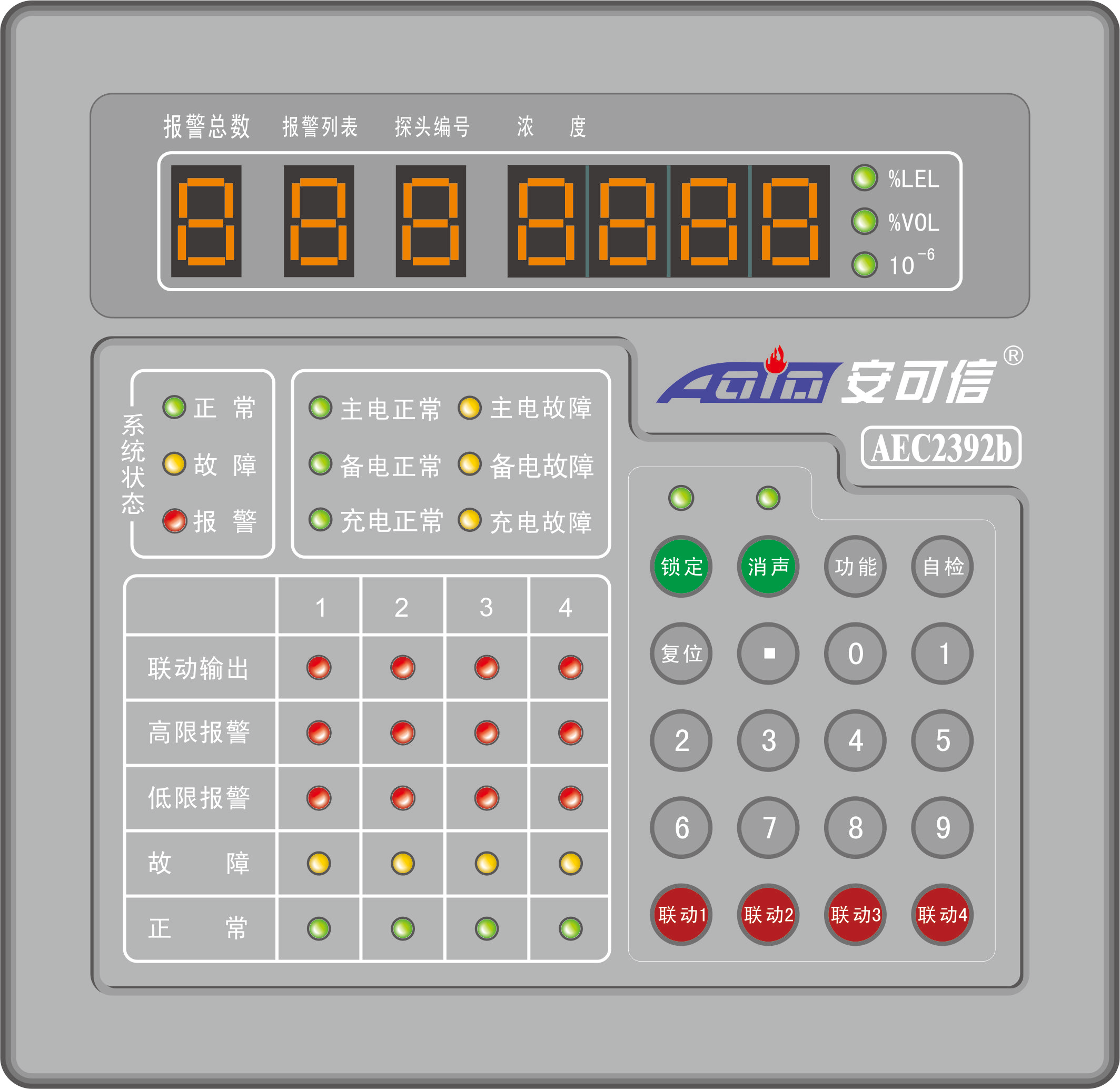

| Weergavemodus | nixie buis | ||
| Signaaloverdracht | 4~20mA standaardsignaal (driedraadssysteem) | ||
| Signaaloverdracht afstand | ≤1000 m (1,5 mm2) | ||
| Uitvoer | vijf sets relaiscontactsignalen, met een capaciteit van 10A/DC24V of 10A/AC220V RS485-businterface (standaard MODBUS-protocol) | ||
| Grensafmetingen | Lengte × breedte × dikte: 365 mm × 220 mm × 97 mm | ||
| Bruto gewicht | ongeveer 6 kg | ||
| Stand-by-voeding | 12VDC/2Ah×2 | ||
| Montagemodus | op de muur gemonteerd | ||
| Adaptieve detectoren | Gasdetectoren:GT-AEC2232bX, GQ-AEC2232bX, GT-AEC2232aT, AEC2338, GQ-AEC2232bX-P,AEC2338-D Ventilatorkoppelingskast: JB-ZX-AEC2252F Koppelingskast voor magneetkleppen: JB-ZX-AEC2252B | ||
Belangrijkste functies
● Voldoe aan de behoefte om standaard 4-20mA stroomsignaaldetectoren aan te sluiten op 1-4 puntlocaties;
● Dankzij het kleine formaat kan het product eenvoudig aan de muur worden gemonteerd.Er kunnen twee sets of meer naast elkaar worden geïnstalleerd om te voldoen aan de vraag van de klant naar meer puntlocaties (wandmontage van 8, 12, 16 of meer puntlocaties kan worden gerealiseerd door een naadloze combinatie);
● Bewaking en weergave van real-time concentratie (%LEL, 10-6, %VOL) en schakelwaardesignalen van brandbaar gas, giftig gas en zuurstof (standaard is brandbaar gasdetector. Er is geen instelling vereist. Deze is beschikbaar voor gebruik na installatie en elektrificatie);
● Elke schakeling koppelt één schakelwaarde-uitgang.Indien nodig kan het koppelen van programmeerinstellingen via het menu worden gerealiseerd.Elk product heeft één RS485 digitale interface om met de hostcomputer te communiceren;
● Het visuele bereik is groter en de visuele hoek is breder.Concentratie bevat 4 effectieve cijfers.Er is een display met een nauwkeurigheid van 9999~0,001 beschikbaar;
● Bewaar de laatste 999 alarmerende records en 999 foutrecords.

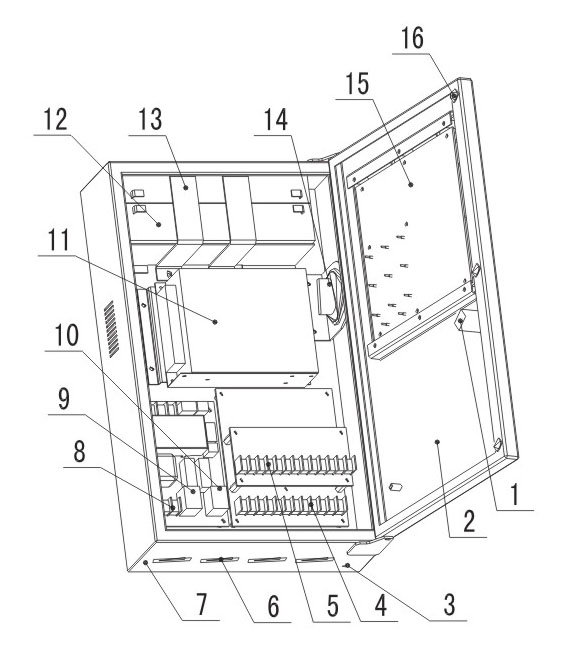

Structuur
1. Zijvergrendeling
2. Deksel
3. Behuizingsgrond
4. Gebruikersaansluitterminal
5. Gebruikersaansluitterminal
6. Inkomend gat
7. Onderste doos
8. Voedingsaansluiting
9. Schakelaar van de hoofdvoeding
10. Schakelaar van stand-byvoeding
11. Schakel de voeding in
12. Stand-bybatterij
13. Batterijhouder
14. Hoorn
15. Bedieningspaneel
16. Anti-botsingsmat
Paneelmarkeringen en montage-instructies
● Maak 4 of 6 montagegaten (gatdiepte: ≥40mm) in een muur volgens de eisen voor de maat tussen de montagegaten (gatsymbolen 1 – 6) voor het monteren van de ophangplaat;
● Steek een plastic expansiebout in elk montagegat;
● Bevestig de ophangplaat aan de muur en bevestig deze op de expansiebouten met 4 of 6 parkers (ST4,2×25);
● Hang de hangende delen aan de onderkant van de controller op locatie A op de onderplaat om de montage van de controller te voltooien.

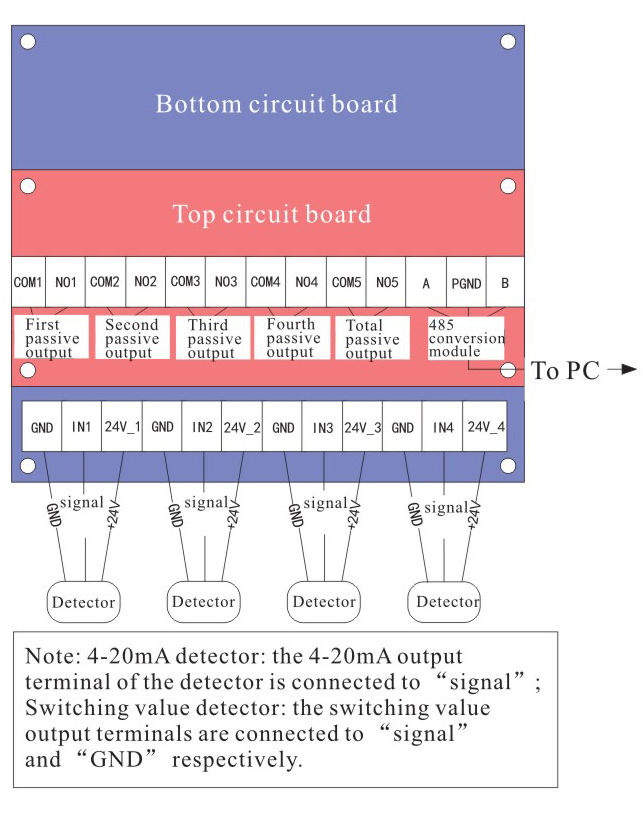

Systeem configuratie
AEC2392b heeft 4 sets aftaklijnaansluitklemmen die kunnen worden aangesloten op de aftaklijncommunicatieapparatuur die door het bedrijf is vervaardigd, zoals detectoren AEC2232b, AEC2232bX, GQ-AEC2232b, GQ-AEC2232bX en AEC2232aT, of andere zenders met een signaal van 4 ~ 20 mA uitgangen om de gasconcentratie ter plaatse te monitoren en te controleren.Ondertussen kan logische besturing op afstand over externe apparatuur (in-situ akoestisch-visueel, magneetkleppen en ventilatoren, enz.) worden gerealiseerd via 5 sets ingebouwde programmeerbare modules.Bovendien kan communicatie op afstand met het monitorsysteem worden gerealiseerd via de RS485-communicatie-interface.
